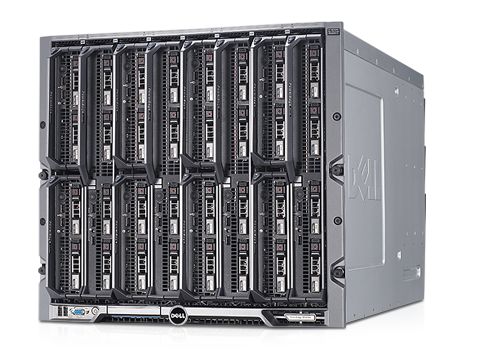

Блейд-шасси PowerEdge M1000e Dell
Описание
Отличная эффективность и производительность на ватт потребляемой мощности
Повысьте эффективность центра обработки данных благодаря общей инфраструктуре питания, охлаждения, подключения к сети и управления шасси PowerEdge™ M1000e для блейд-серверов
Корпус Dell EMC PowerEdge M1000e для блейд-серверов PowerEdge
Корпус
- Форм-фактор:
модульное шасси с форм-фактором 10U, в которое можно установить до шестнадцати блейд-серверов половинной высоты44,0 см (17,3″) (В) x 44,7 см (17,6″) (Ш) x 75,4 см (29,7″) (Д)
Вес
Только пустой корпус — 44,5 кг (98 фунтов)
Корпус со всеми задними модулями (модули ввода-вывода, источники питания, контроллеры управления корпусом, КВМ-переключатели) — 79,8 кг (176 фунтов)
Максимальный вес в полной комплектации с блейд-серверами и задними модулями — 178,7 кг (394 фунта)Вентиляторы охлаждения
В стандартной комплектации корпус M1000e оснащен девятью модулями вентиляторов с резервированием и возможностью горячей заменыВентиляторы корпуса M1000e, созданные на базе технологий Energy Smart, обеспечивают наиболее эффективное электропитание и охлаждение.
Эти вентиляторы снижают энергопотребление, а используемая в них технология нового поколения — охлаждение слабым потоком воздуха — обеспечивает
потребление минимального объема свежего воздуха для охлаждения шассиУстройства ввода
Передняя панель управления с интерактивным графическим ЖК-дисплеемПоддержка мастера начальной настройки
Локальное отображение сведений и устранение неполадок блейд-серверов, шасси и модулейДва разъема USB для клавиатуры/мыши и один видеоразъем (для работы этих разъемов
требуется опциональный переключатель Avocent iKVM) для локальных подключений передней переставляемой консоли к различным блейд-серверам
Питание
- До шести высокоэффективных источников питания мощностью 3 000 Вт, до шести высокоэффективных источников питания мощностью 2 700 Вт или до шести источников питания –48 В пост. тока мощностью 2 700 Вт.
Источники питания блейд-шасси M1000e, созданные на базе технологий Dell Energy Smart, обеспечивают повышенную эффективность энергопотребления даже при низкой загрузке. Поддерживаемые конфигурации источников питания:
3+3 и 2+2 (резервирование электросети)
2+1, 3+1, 4+2 и 5+1 (резервирование источников питания)
2+0 и 3+0 (режим без резервирования)Корпус M1000e поддерживает режим динамической загрузки источников питания (DPSE), который (когда он включен) переводит источники питания с низкой нагрузкой в режим ожидания, повышая тем самым загрузку и эффективность активных источников питания. Dell поддерживает источники питания переменного тока с напряжением 110–120 или 208–240 В~, а также широкий ряд оборудования для распределения электроэнергии. Dell рекомендует использовать напряжение питания 208–240 В~ для всех производственных сред.
Накопители
- Устанавливаемые по заказу внешние устройства хранения данных:
Для получения дополнительных сведений о различных вариантах внешних устройств хранения данных Dell перейдите по адресу Dell.com/Storage.
Управление
- Один (в стандартной комплектации) или второй опциональный (резервный) контроллер управления корпусом (CMC), который обеспечивает реализацию следующих функциональных возможностей.
Единый защищенный интерфейс учета, настройки, мониторинга и оповещений для корпуса и всех компонентов
Возможность управления несколькими корпусами (до девяти) и серверами (до 288) с помощью единого встроенного интерфейса без использования агентовПоддержка автоматизированного обновления BIOS и микрокода блейд-серверов в режиме “один ко многим” с использованием встроенных средств независимо от операционной системы с помощью контроллера iDRAC
Возможность формирования и репликации образов BIOS блейд-серверов в режиме “один ко многим”
Мониторинг энергопотребления и температуры, а также управление этими характеристиками в режиме реального времени
Управление энергопотреблением системы в режиме реального времени с возможностью задать максимальное и минимальное пороговые значения
Ограничение мощности на уровне системы и возможность задания приоритетов энергопотребления на уровне слотов
Динамическое управление энергопотреблением, которое помогает снизить общее энергопотребление системы, обеспечивая работу источников питания на оптимальном уровне эффективности
Управление скоростью вращения вентиляторов с помощью передовых технологий повышения эффективности Dell, благодаря которым вентиляторы обеспечивают оптимальное охлаждение при минимальном энергопотреблении и расходе воздуха
Защищенный веб-интерфейс (SSL) и интерфейс командной строки (Telnet/SSH)
Поддержка нескольких уровней ролей и прав пользователей, включая интеграцию со службами Microsoft® Active Directory® и упрощенным протоколом доступа к каталогам (LDAP) для проверки подлинности
Два порта Ethernet 10/100/1 000 Мбит/с и один последовательный портЕдиная точка подключения из сети управления к контроллеру iDRAC на каждом блейд-сервере, а также интерфейсы управления в интегрированных модулях ввода-вывода
Второй порт Ethernet поддерживает последовательное подключение контроллеров CMC для упрощения прокладки кабелей
Опциональный встроенный переключатель Avocent® для клавиатуры, мыши и видео (iKVM):
USB-порт на передней панели для подключения клавиатуры, мыши и видеоустройствСредства управления системами Dell OpenManage™
Система управления серверами Dell OpenManage Server Administrator — агенты мониторинга и служебные программы управления в режиме “один к одному”Dell OpenManage Essentials — обнаружение, учет, мониторинг и обновление корпусов и блейд-модулей M1000e
Интеграция с решениями для управления от сторонних поставщиков в рамках программы Dell для партнеров по удаленному управлению со статусом Certified Partner
Модули ввода-вывода корпуса
- До шести блейд-модулей ввода-вывода для трех сетей коммутации с полным резервированием, позволяющие использовать все преимущества полностью пассивной объединительной панели с возможностью масштабирования до 8,4 Тбит/с благодаря современным технологиям, в том числе Ethernet 1/10 Гбит/с по направлению к серверам, Ethernet 40 Гбит/с для коммутаторов, устанавливаемых поверх стойки, Fibre Channel 8 Гбит/с и 16 Гбит/с, а также FDR/FDR10 InfiniBand. Блейд-коммутаторы Ethernet корпорации Dell также используют технологию FlexIO, обеспечивающую масштабирование восходящих каналов связи по запросу, и гарантируют максимальную защиту капиталовложений по сравнению со всеми решениями, представленными на рынке блейд-серверов.
Ethernet-коммутатор Dell™ Networking MXL 10/40 Гбит/с
Коммутатор Ethernet 1/10/40 Гбит/с для конвергентных сетей поддерживает до 56 портов 10GE (32 внутренних порта), интерфейсы iSCSI и FCoE для конвергентных сетей (с переходом к устройствам, устанавливаемым поверх стойки), объединение в стек до 6 коммутаторов 320 Гбит/с, технологию FlexIO и протокол Spanning Tree промышленного стандарта PVST+. 32 внутренних порта 10GbE обеспечивают полное резервирование подключений плотно размещенных блейд-серверов высотой в одну четверть к сети коммутации.Агрегатор ввода-вывода Dell PowerEdge™ M
Возможности подключения Ethernet 1/10 Гбит/с для развертывания конвергентных сетей с протоколом iSCSI или FCoE с минимальной настройкой. 32 внутренних порта 10GbE обеспечивают полное резервирование подключений плотно размещенных блейд-серверов высотой в одну четверть к сети коммутации. Поддерживает ПО Active System Manager и интерфейс агрегации контроллера управления корпусом (CMC).Ethernet-коммутатор Dell Networking M8024-k 10 Гбит/с
Ethernet-коммутатор 1/10 Гбит/с для конвергентных сетей поддерживает до 24 портов 10GbE (16 внутренних), интерфейс FCoE для конвергентных сетей (с переходом к устройствам, устанавливаемым поверх стойки), объединение в стек до 6 модулей, технологию FlexIO и “простой режим коммутации”.Блейд-коммутатор Gigabit Ethernet Dell Networking M6348
Ethernet-коммутатор 1 Гбит/с поддерживает до 48 портов (32 внутренних), объединение в стек до 12 модулей, “простой режим коммутации”, а также 16 внешних фиксированных портов RJ-45 Ethernet 10/100/1000 Мбит/с, обеспечивающих поддержку до 32 внутренних серверных соединений GbE с помощью четырехпортовых адаптеров Gigabit Ethernet и максимум четырех восходящих каналов связи 10 Гбит/с.Коммутатор Gigabit Ethernet Dell Networking M6220
Ethernet-коммутатор 1 Гбит/с поддерживает до 24 портов (16 внутренних), объединение в стек до 12 коммутаторов, “простой режим коммутации”, а также 4 фиксированных медных канала восходящей связи Ethernet 10/100/1000 Мбит/с и технологию FlexIO, обеспечивающую до 4 дополнительных восходящих каналов связи 10GbE.Транзитный модуль Dell 10GbE серии k
Поддерживает 16 соединений 10 Гбит/сСтруктура расширения сети коммутации Cisco® Nexus™ B22DELL (FEX)
16 внутренних портов 10GbE и 8 внешних портов 10GbE; обеспечивает возможности подключения 10GbE к инфраструктуре на основе Cisco Nexus.FC-коммутатор Brocade M6505 16 Гбит/с
24 порта Fibre Channel 16 Гбит/с (16 внутренних портов сервера и 8 внешних портов сети коммутации). Не занимает пространство, конструкция с возможностью горячей замены без дополнительных вентиляторов или блоков питания. Динамическое увеличение числа портов по запросу (PoD) и приобретение дополнительных портов для 12-портовой конфигурации по мере роста инфраструктуры.Коммутатор Brocade® M5424 Fibre Channel 8 Гбит/с
24 порта Fibre Channel 16 Гбит/с (16 внутренних портов сервера и 8 внешних портов сети коммутации).Транзитный модуль ввода-вывода Dell™ Fibre Channel 8/4 Гбит/с
Поддержка 16 подключений Fibre Channel 8 Гбит/с или 4 Гбит/с.Коммутаторы InfiniBand® Mellanox® M4001T FDR10 и M4001F FDR
16 внутренних портов и 16 внешних портов QSFP+ в рамках одного модуля с широким форм-фактором.
Нормативная информация
- Документация по безопасности изделий, ЭМС и воздействию на окружающую среду (на английском языке)
Главная страница — соответствие продуктов Dell нормативным требованиям (на английском языке)
Dell и окружающая среда
Новая эра блейд-серверов
Простота расширения
Удовлетворите растущие потребности в области производительности центра обработки данных благодаря расширенным функциям ввода-вывода и гибким возможностям масштабирования корпуса PowerEdge M1000e для блейд-серверов.
Более подробная информация
Простая интеграция продуктов
Сократите время простоя благодаря технологии Dell FlexAddress, которая позволяет существенно оптимизировать процесс интеграции новых серверов и других компонентов в корпус.
Более подробная информация
Серверы PowerEdge нового поколения
Добейтесь успеха предприятия благодаря ИТ. Семейство серверов PowerEdge самого последнего поколения отличается оптимальным сочетанием функций и возможностей увеличения производительности и способно справиться с самыми большими нагрузками в средах как больших, так и малых центров обработки данных.
Повышение эффективности благодаря расширенным возможностям управления системами
Глобальное обслуживание и поддержка
Новое представление об универсальности
 |
Ethernet Полностью модульные Ethernet-коммутаторы Dell обеспечивают невероятную вариативность благодаря поддержке скоростей 1 Гбит/с и 10 Гбит/с, универсальным модулям для создания каскадных подключений с использованием различных сред передачи данных, а также другим важным функциям. Этот набор решений содержит широкий спектр коммутаторов, которые помогут удовлетворить даже самые сложные требования к сетевой инфраструктуре. |
|
Коммутаторы Fibre Channel Коммутаторы Fibre Channel Brocade 16 Гбит/с обеспечивают широкие возможности подключения для сетей хранения данных с протоколом Fibre Channel, например таких, которые предлагают корпорации Dell/EMC. M6505 включает 16 внутренних и 8 внешних портов сети коммутации, а также пакет повышения производительности с расширенными функциями и возможностями управления. Для интеграции разнородных систем в любую сеть Fibre Channel коммутатор Brocade M5424 Fibre Channel 8 Гбит/с может быть даже включен в режим шлюза доступа. В режиме шлюза доступа используется функция виртуализации идентификатора N_Port (NPIV). Он позволяет использовать преимущества объединения кабельных соединений и экономичность блейд-решений Dell серии M без отдельных требований к управлению или настройке. |
|
InfiniBand Для высокопроизводительных вычислений и других сред, где требуется максимальная полоса пропускания и минимально возможная задержка, в серии M предлагаются коммутаторы и платы адаптеров InfiniBand™. Корпорация Dell предлагает интегрированные в корпус коммутаторы InfiniBand стандарта FDR (с поддержкой скорости, повышенной в 14 раз) производства компании Mellanox с поддержкой скоростей передачи данных до 56 Гбит/с. Каждый коммутатор содержит 16 внутренних и 8 внешних портов, которые обеспечивают готовность и резервирование, требуемые для самых ресурсоемких приложений. |
FlexIO для систем серии M: нужная скорость в нужное время.
Решения Dell
Преобразуйте вашу ИТ-среду. Мы вам в этом поможем.
При покупке сервера Dell вы получаете не только оборудование. Вы получаете доступ к комплексным ИТ-решениям. От контроллера iDRAC с Lifecycle Controller, встроенного в каждый сервер, до широкого набора дополнительных технологий, программного обеспечения и услуг — мы поможем вам разработать решения для центра обработки данных, которые приближают достижение целей вашей компании как сейчас, так и в будущем. В широком наборе инновационных технологий вы найдете самые современные решения для управления системами, хранения данных, работы сети и многих других задач.
Современное управление системами
Вы можете повысить производительность, эффективность и доступность ресурсов центра обработки данных с помощью решений для управления системами из нашего передового портфеля. Получите постоянный мобильный доступ к своему оборудованию из любой точки, встроенное управление без использования агентов, расширенные возможности автоматизации и подключения к системам управления сторонних поставщиков, которые вы, возможно, уже используете.
Инновационные решения для хранения данных
Повысьте уровень защищенности и производительность своей инфраструктуры при одновременном увеличении объема хранимых данных на меньшем количестве оборудования. Наша линейка серверов для хранения данных обеспечит вас такими технологиями, как наши лучшие в отрасли алгоритмы дедупликации и сжатия, наша запатентованная высокопроизводительная файловая система Dell Fluid File System (FluidFS), а также современная интеллектуальная технология распределения данных по уровням.
Сетевые технологии, готовые шагнуть в будущее
Вы можете оптимизировать и модернизировать свою сетевую инфраструктуру, отказаться от специализированных архитектур с помощью наших сетевых решений на базе открытых стандартов и подготовить переход к программно определяемым сетям (SDN). Более 10 лет мы поставляем высокопроизводительные и надежные сетевые решения и сегодня обеспечиваем работу самых требовательных сред предприятий и Cloud/Web 2.0.
И многое другое
Серверы, системы хранения данных и сетевые решения — это далеко не все технологии, в разработке, оптимизации и администрировании которых мы можем вам помочь. На страницах решений вы найдете информацию и ресурсы, связанные с широким спектром платформ и продуктов.
Посетите наш сайт решений для получения дополнительных сведений или свяжитесь со специалистом Dell, чтобы получить индивидуальную консультацию.
Dell EMC предлагает полный набор комплексных услуг.
ProSupport Enterprise Suite
Воспользуйтесь признанными во всем мире экспертными знаниями и опытом Dell EMC в сфере поддержки и сосредоточьтесь на преобразовании бизнеса. Выберите нужный уровень поддержки в зависимости от важности конкретных систем, включая автоматический анализ с прогнозированием, поддержку совместно со сторонними поставщиками и персонального менеджера поддержки.
ProDeploy
Пакет услуг ProDeploy Enterprise Suite помогает с самого начала эффективно использовать приобретенное решение. Доверьте нашим экспертам руководство всеми этапами развертывания, от базовой установки оборудования до планирования, настройки и комплексной интеграции. Наш полный пакет услуг по развертыванию и профессиональной сертификации поможет вашему бизнесу достигать результатов в настоящем и в будущем.
Обучение и сертификация
Мы предлагаем обширный набор услуг обучения (Education Services) в разнообразных форматах: занятия с инструктором в том числе в виртуальном режиме либо самостоятельно через Интернет. Комплексные и универсальные обучающие программы помогут вашим сотрудникам легко приобрести навыки, необходимые для успешной эксплуатации новых технологий и раскрытия всего их потенциала.
Консалтинг
Консалтинговые услуги от наших экспертов помогут расширить, оптимизировать и преобразовать ИТ-среду в удобном темпе и с учетом вашего бюджета. У нас работают сертифицированные консультанты и инженеры
